Какова эквивалентная схема электромагнита постоянного тока?

Электромагнит постоянного тока является фундаментальным компонентом во многих промышленных и научных приложениях. Как поставщик электромагнитов постоянного тока, я часто сталкиваюсь с вопросами об эквивалентной схеме электромагнита постоянного тока. Понимание эквивалентной схемы имеет решающее значение для анализа производительности, проектирования систем управления и оптимизации использования этих электромагнитов. В этом сообщении блога я углублюсь в концепцию эквивалентной схемы электромагнита постоянного тока, объясню ее компоненты и обсужу ее значение для практического применения.

Основные принципы работы электромагнитов постоянного тока

Прежде чем мы рассмотрим эквивалентную схему, давайте кратко рассмотрим основные принципы работы электромагнитов постоянного тока. Электромагнит постоянного тока состоит из катушки с проволокой, намотанной на ферромагнитный сердечник. Когда постоянный ток (DC) протекает через катушку, он создает магнитное поле. Сила магнитного поля зависит от количества витков катушки, тока, протекающего через нее, и магнитных свойств материала сердечника.

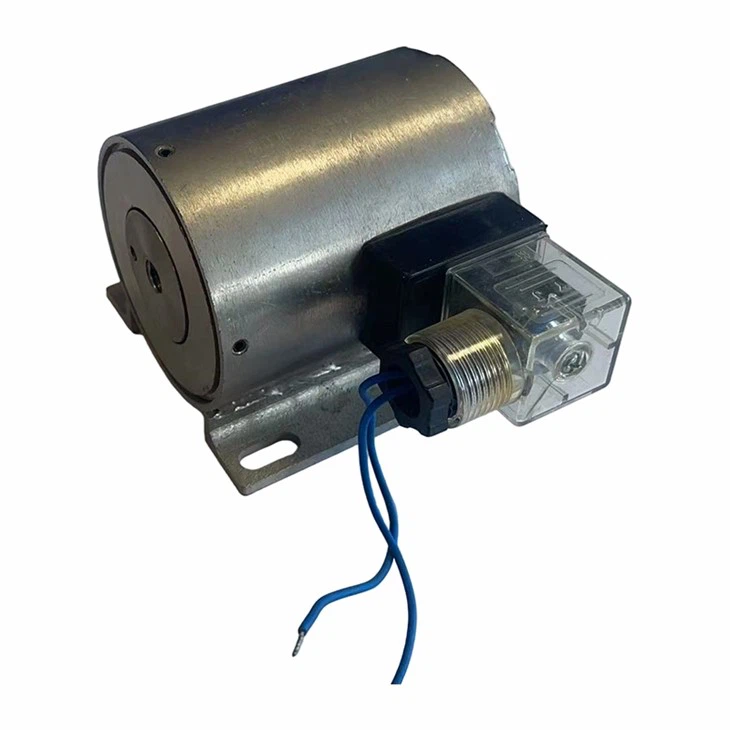

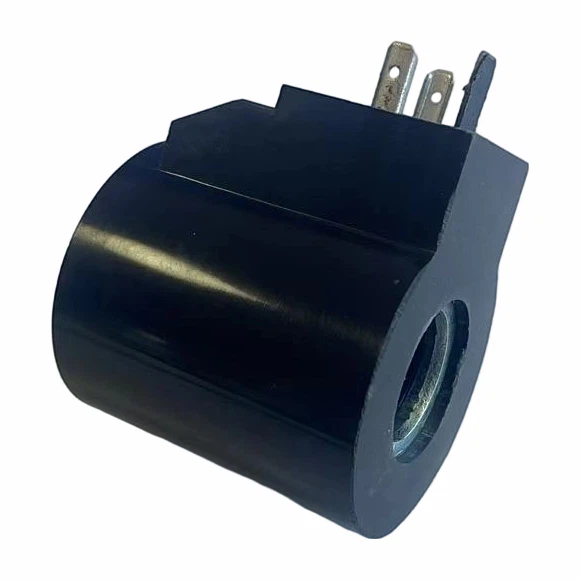

Магнитное поле, создаваемое электромагнитом, можно использовать для притягивания или отталкивания ферромагнитных объектов, таких как железо или сталь. Это свойство делает электромагниты постоянного тока полезными в широком спектре применений, включаяЛифт Магнит,Электрическая Магнитная Катушка, иХолдинг электромагнит.

Компоненты эквивалентной схемы

Эквивалентная схема электромагнита постоянного тока представляет собой упрощенное представление, моделирующее электрическое поведение электромагнита. Он состоит из нескольких компонентов, каждый из которых представляет отдельный аспект работы электромагнита.

Сопротивление (R)

Сопротивление катушки является одной из важнейших составляющих схемы замещения. Он представляет собой противодействие протеканию тока в катушке. Сопротивление определяется материалом, длиной и площадью поперечного сечения провода, используемого в катушке. Формула для расчета сопротивления провода имеет вид:

[R = \rho\frac{l}{A}]

где (R) — сопротивление, (\rho) — удельное сопротивление материала проволоки, (l) — длина проволоки, (А) — площадь поперечного сечения проволоки.

Сопротивление катушки вызывает рассеивание мощности в виде тепла. Это важный момент при проектировании и эксплуатации электромагнитов постоянного тока, поскольку чрезмерное тепло может повредить катушку и снизить ее производительность.

Индуктивность (Л)

Индуктивность катушки представляет собой способность катушки хранить энергию в форме магнитного поля. Когда через катушку течет ток, вокруг нее создается магнитное поле. Изменяющееся магнитное поле индуцирует электродвижущую силу (ЭДС) в катушке, которая препятствует изменению тока. Это свойство известно как самоиндукция.

Индуктивность катушки зависит от количества витков, площади поперечного сечения, длины катушки и магнитной проницаемости материала сердечника. Формула индуктивности соленоида (простого типа катушки) имеет вид:

[L=\frac{\mu N^{2}A}{l}]

где (L) — индуктивность, (\мю) — магнитная проницаемость материала сердечника, (N) — число витков в катушке, (А) — площадь поперечного сечения катушки, (l) — длина катушки.

Индуктивность катушки влияет на время, необходимое току для достижения установившегося значения при подаче напряжения. Это известно как постоянная времени схемы, которая определяется выражением (\tau=\frac{L}{R}).

Обратная ЭДС

При изменении тока в катушке меняется и магнитное поле. Это изменяющееся магнитное поле индуцирует в катушке обратную ЭДС, которая противодействует приложенному напряжению. Обратная ЭДС пропорциональна скорости изменения тока и индуктивности катушки. Формула обратной ЭДС имеет вид:

[e = - L\frac{di}{dt}]

где (e) — обратная ЭДС, (L) — индуктивность, а (\frac{di}{dt}) — скорость изменения тока.

Обратная ЭДС играет важную роль в работе электромагнитов постоянного тока. Он ограничивает скорость изменения тока в катушке и влияет на динамическое поведение электромагнита.

Эквивалентная принципиальная схема

Эквивалентную схему электромагнита постоянного тока можно представить простой принципиальной схемой. Он состоит из источника напряжения (V), резистора (R), представляющего сопротивление катушки, дросселя (L), представляющего индуктивность катушки, и источника обратной ЭДС (e).

Когда к катушке прикладывается постоянное напряжение (В), ток (i) в цепи определяется следующим дифференциальным уравнением:

[V = iR+L\frac{di}{dt}]

Это уравнение описывает взаимосвязь между приложенным напряжением, током, сопротивлением и индуктивностью катушки. Решение этого дифференциального уравнения дает выражение для тока как функции времени:

[i(t)=\frac{V}{R}(1 - e^{-\frac{R}{L}t})]

где (i(t)) — ток в момент времени (t), (V) — приложенное напряжение, (R) — сопротивление, а (L) — индуктивность.

Значение для практического применения

Понимание эквивалентной схемы электромагнита постоянного тока необходимо для нескольких практических применений.

Проектирование и оптимизация

Эквивалентная схема позволяет инженерам проектировать и оптимизировать электромагниты постоянного тока для конкретных применений. Анализируя сопротивление, индуктивность и обратную ЭДС, инженеры могут определить соответствующие параметры катушки, такие как количество витков, сечение провода и материал сердечника, для достижения желаемой напряженности и производительности магнитного поля.

Системы управления

Во многих приложениях электромагниты постоянного тока управляются с помощью электронных схем. Схема замещения дает основу для проектирования систем управления, способных регулировать ток и магнитное поле электромагнита. Например, при использовании удерживающего электромагнита система управления может быть спроектирована так, чтобы поддерживать постоянное магнитное поле путем регулирования тока в катушке в зависимости от условий нагрузки.

Диагностика неисправностей

Эквивалентную схему можно также использовать для диагностики неисправностей. Измеряя напряжение, ток и сопротивление электромагнита, можно обнаружить такие неисправности, как короткие замыкания, обрывы и изменения магнитных свойств материала сердечника.

Свяжитесь с нами, если вам нужен электромагнит постоянного тока

Если вам нужны высококачественные электромагниты постоянного тока для вашего конкретного применения, мы здесь, чтобы помочь. Являясь ведущим поставщиком электромагнитов постоянного тока, мы предлагаем широкий ассортимент продукции, включая лифтовые магниты, электрические магнитные катушки и удерживающие электромагниты. Наша опытная команда может помочь вам выбрать правильный электромагнит для ваших нужд и предоставить техническую поддержку на протяжении всего процесса проектирования и внедрения.

Независимо от того, работаете ли вы над небольшим проектом или крупномасштабным промышленным применением, у нас есть опыт и ресурсы для удовлетворения ваших требований. Свяжитесь с нами сегодня, чтобы обсудить ваш проект и начать процесс закупок. Мы с нетерпением ждем возможности сотрудничать с вами, чтобы предоставить лучшие решения для электромагнитов постоянного тока.

Ссылки

1. Холлидей Д., Резник Р. и Уокер Дж. (2014). Основы физики. Уайли.
2. Садику, МНО (2014). Элементы электромагнетизма. Издательство Оксфордского университета.
3. Чепмен, С.Дж. (2012). Основы электромашиностроения. МакГроу - Хилл.
